一、概述

　　XL系列低壓動力配電箱用于交流50HZ,額定電壓660V以下，1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V,容量為0.52-75kW電機的電控裝置及照明之用。對于其他符號本動力配電箱的場合也可以使用。產品具有線路方案靈活、組合方便、應用性強、結構新穎等特點，外殼防護等級可達IP30。

　　產品符合IEC60439.1-1999《低壓成套開關設備和控制設備》GB7251.1-2005 《低壓成套開關沒備和控制設備》等標注要求。

　　二、使用環境條件

　　1、海拔高度不超過2000米。

　　2、環境溫度、周園空氣溫度不高于+40℃，周圍空氣溫度不低于-10℃，在24小時周期內平均溫度不高于+35℃。

　　3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。

　　4、相對溫度在最高溫度為+40℃時不超過50%，在最低溫度允許有較高的相對溫度，如+20℃以下時為90%，應考慮到由于溫度變化而可能偶然產生一般凝露。

　　5、用戶有特殊要求時可與制造廠協商解決。

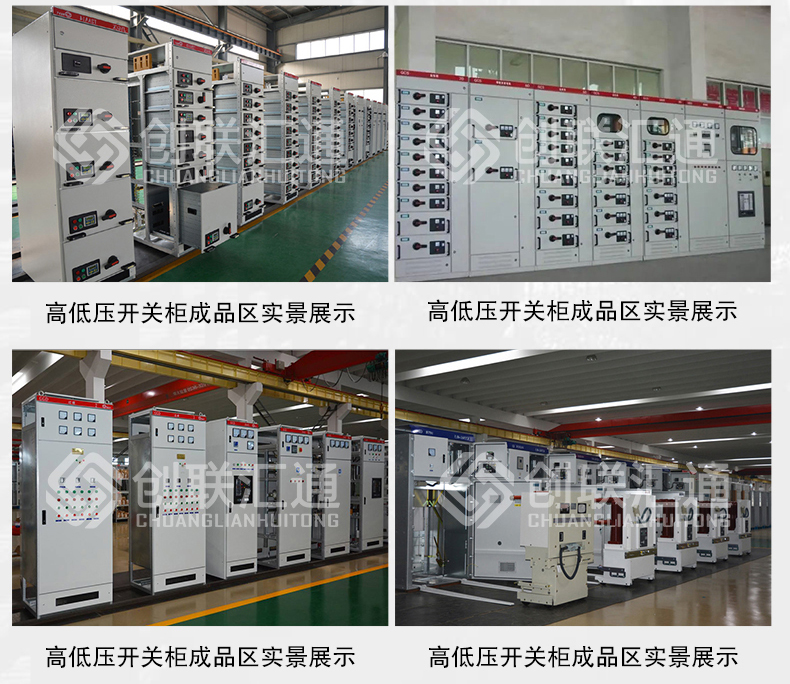

　　三、結構特點

　　1、XL-21動力柜采用C型材或8MF型材組裝而成，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。框架及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量。柜體零部件按模塊原理設計,通用化系數高，可以實行預生產,縮短制造周期，提高工作效率。

　　2、柜門與構架采用可卸活動鉸鏈相連，安裝、折卸方便。

　　3、安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與柜架用滾花墊圈連接，整柜構成完整的接地保護系統。

　　4、輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保持。

　　5、受電主開關具有瞬間脫扣和熱磁脫扣保護可選，為與下一級主開關配合，取消瞬間保護避免了越級跳閘，具有自投、手動操作和自動切換功能，供用戶選用。

　　6、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
