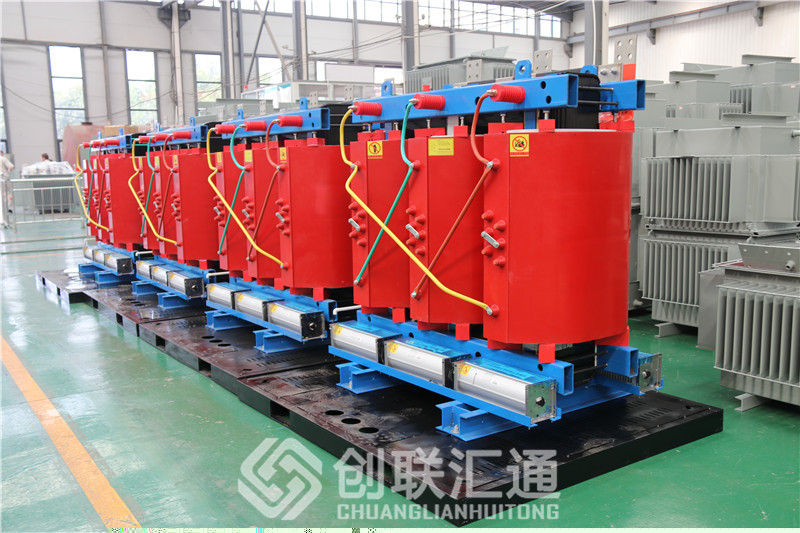

三相干式變壓器是通過電磁感應原理改變交流電壓的裝置，主要部件是初級線圈，次級線圈和鐵芯（磁芯）。主要功能有：電壓轉換，電流轉換，阻抗變換，隔離，電壓調節（磁飽和變壓器）等。根據應用，可分為：電力變壓器和特種變壓器（電爐更換，整流變換，工頻測試變壓器，穩壓器，礦井變換，音頻變壓器，中頻變壓器，高頻變壓器，沖擊變壓器，儀表）變壓器，電子變壓器，電抗器，變壓器等）。三相變壓器廣泛應用于交流50Hz至60Hz，電壓低于660V的電路中。它們廣泛用于進口重要設備，精密機床，機電設備，醫療設備，整流器，照明等。產品的各種輸入輸出電壓，連接組，調節水龍頭的數量和位置（一般±5％），繞組容量的分布，二次單相繞組的配置，整流電路的操作，是否需要外殼等可根據要求精心設計和制造用戶。

三相電力變壓器的高低壓繞組的出口端分別標記為正確連接和使用變壓器。出口端標記如表1所示。

在三相干式變壓器中，無論是高壓繞組還是低壓繞組，我采用星形連接和三角形連接兩種方式。

星形連接是將三相繞組的端部U2，V2，W2（或u2，v2，w2）連接在一起，并引導它們的較好端U1，V1，W1（或u1，v1，w1），如圖所示在圖1（a）中。

三角形連接將一相繞組的末端連接到另一相繞組的頭端，并將它們順序連接成閉環，然后從前端U1，V1，W1（或u1，v1，w1）引出。如圖1（b）和所示。圖的三相繞組按U2W1，W2V1，V2U1的順序連接，稱為反向序列（逆時針）三角形連接。圖的三相繞組以U2V1，W2U1，V2W1的順序連接，稱為順序（順時針）三角形連接。

當三相變壓器的高壓和低壓繞組通過星形和三角形連接時，它們?cè)谂f的家標準中用Y和△表示。新的家標準規定高壓繞組星形連接用Y表示，三角形連接用D表示，中性線用N表示。低壓繞組星形連接用y表示，三角形連接用d表示，中性線用n表示。

在上述各種連接中，初級繞組線電壓和次級繞組線電壓之間的相位關系是不同的，這就是所謂的三相變壓器連接組。三相變壓器耦合組不僅與繞組的繞組方向和較好端的標記有關，而且與三相繞組的連接方式有關。理論和實踐證明，無論連接如何，初級和次級繞組線的電動勢的相位差總是300的整數倍。因此，際上規定三相變壓器的較好和第二繞組線的電動勢的相位關系由時鐘表示，即，初級繞組線電位EUV是長針，總是指向鐘面上的“12”和次級繞組線。潛在的Evu是一個短針，指向鐘面上的哪個數字，即三相變壓器連接組的數量?，F(xiàn)在分析Y，Y耦合和Y，D耦合變壓器
